■ 高精度大理石底座、保證擁有極高的穩定性及剛性
■ 三層大理石工作臺設計、配合精密直線導軌、長久使用不會變形，有效保證極高的機械精度
■ 高品質光學系統和高分辨率CCD，確保擁有高品質的測量畫面
■ 三環八區LED環形表面冷光源及輪廓光源、避免燈光發熱而影響精密產品的變形
■ 多角度多區燈、保證產品特殊位置的準確抓取，有效餓提高了測試精度，軟件控制燈光，設備無任何開關，可有效節省售后成本
■ 配置自主研發weimiDD/weimi10全自動變倍鏡頭，變換倍率無須校正，有效的避免了測試的人為誤差
■ 自主研發影像測量儀軟件、功能強大、操作簡單
■ 適用于：PCB、LCD、TET、手機金屬中框全尺寸等行業

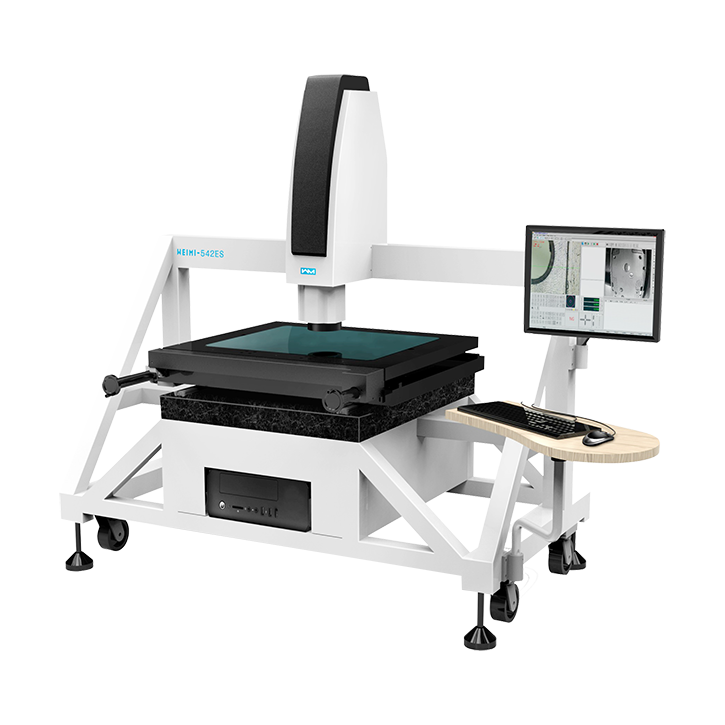

型號 | WEIMI212ES | WEIMI322ES | WEIMI432ES | WEIMI542ES | WEIMI652ES | WEIMI762ES | |
外型尺寸 L*W*H（mm） | 610*510*1720 | 710*510*1720 | 910*710*1720 | 700*1640*1730 | 800*1560*1730 | 900*1660*1730 | |
測量范圍（mm） | X | 200 | 300 | 400 | 500 | 600 | 700 |
Y | 100 | 200 | 300 | 400 | 500 | 600 | |
Z | 200 | 200 | 200 | 200 | 200 | 200 | |
工作臺（mm） | 工作臺面 | 360*260 | 460*360 | 560*560 | 660*560 | 760*660 | 860*760 |
材質 | 00級大理石&QT500球墨鑄鐵/V型交叉導軌 | ||||||
玻璃尺寸 | 260*160 | 360*260 | 460*360 | 560*460 | 660*560 | 760*660 | |
承重kg | 35(可定制） | ||||||
總重量（kg） | 160 | 260 | 360 | 500 | 650 | 750 | |
影像測量及測量系統 | CCD | weimi10 1/3寸彩色高分辨率攝像機 520TV線（可選配） | |||||
變焦物鏡 | 自主研發weimiDD全自動變倍鏡頭 | ||||||
視頻放大倍率 | 30-225X | ||||||
物方視場 | 10.6-1.6mm | ||||||
工作距離 | 90mm | ||||||
線性精度（um） | X/Y精度≤3+L/200 Z精度≤5+L/50("L"指被測物體長度，單位mm) | ||||||
重復精度（mm） | ≤0.003 | ||||||
定位精度（mm） | 0.001 | ||||||
照明 | LED表面光及下光源，亮度可調 | ||||||
溫濕度 | 溫度范圍：15-30°C，相對溫度：20-80%（非冷凝） | ||||||
電源 | 220V±10%（AC） 50HZ | ||||||
機器功率（w） | 400 | 400 | 400 | 500 | 500 | 500 | |
